CPU 与冯诺伊曼结构

在屏幕上输入一个计算，过一会儿就看到了答案。中间发生的事却被藏起来了：输入去了哪里？机器在哪里做运算？做完以后，又怎样把结果送回来？这一页把机器打开，让我们沿着信息走一遍。

程序是一组让计算机完成任务的指令。处理器能够执行的指令很具体，例如读取一个数、把两个数相加、保存结果。与其一次背下所有部件的名称，不如选一条指令，看它当前在哪里、接着需要谁来处理。图上的部件会随着这条路线逐个有了用途；忘了某个名字，也可以回到它刚才做的事来认它。

如果你读过时间复杂度，那里数的是算法的工作量，这里解释这些工作怎样由机器完成。看清一条指令以后，我们再讨论多条指令重叠执行。动画特意放慢，方便停下来追踪信息；其中的秒数并不代表真实处理器的速度。

给 CPU 一个任务：读入一个数，加 5，显示答案

假设你输入 7。要得到 12，计算机不仅需要这个 7，还需要指令告诉它去读取、相加和输出。冯诺伊曼存储程序结构把指令与数据保存在同一块主存储器中。CPU，也就是中央处理器，读取并执行这些指令。

输入提供数据

→

CPU读取并执行

↔

内存指令 + 数据

输出CPU → 显示设备

内存包含许多带编号的位置。位置的编号叫地址，里面保存的信息叫内容。请求地址 12，就像选择第 12 号抽屉，并不代表抽屉里一定放着数字 12。

信息用二进制位表示，每一位是 0 或 1。总线是一组传送信号的连接。地址总线指出访问哪里，数据总线携带二进制位，控制信号说明 READ（读）或 WRITE（写）等操作。指令本身也会以二进制位的形式经过数据总线。因此下方颜色区分的是信号的作用，不是三种不同的指令。

CPU 怎样知道下一步该做什么？

假设刚读到的指令是“加上地址 12 里的数”。我们既要记住这条指令，又要留住已经输入的数；否则，读入新数时就可能覆盖仍然需要的内容。因此，CPU 内部准备了几个小而快的存储位置，叫寄存器。有的留住指令，有的留住正在计算的数，还有的记住下一条指令在哪里。装置中的简称给这些存储位置起了名字。下面的说明会解释每个简称，让我们能跟随一次传送，看清哪些值被保存、哪些值被移动。

CPU 从内存拿到指令，这叫取指。拿到后，它要辨认指令要求的操作和操作数，也就是这次使用的值或位置，这叫译码。信息确定后，CPU 就可以执行指令。每个阶段可能包含几次更小的传送，这些传送叫微操作。下面列出了五条指令；按“播放本步”，就会演示当前这次传送。初始状态一直保留，直到你主动推进。每次传送后，可以找出值从哪里来、到了哪个部件，并检查哪些值没有变化。你可以重播本次传送或回看上一步，也可以主动开启连续播放。连续播放中的四秒停留只是观察时间，不是必须读完的时限。

先给每个暂存的值分清职责

简称	需要	暂存位置
PC	下一条指令去哪里读？	程序计数器：保存那个内存地址。
MAR	此刻要访问哪一个内存位置？	内存地址寄存器：暂存这次选中的地址。
MDR	这次经过内存连接的是什么值？	内存数据寄存器：暂存这次正在传送的值。
IR	当前正在执行哪条指令？	指令寄存器：留住当前这条指令。
ACC	正在计算的数存在哪里？	累加器：保留当前计算使用的数。

这些小存储位置还不会自己决定下一步。控制单元 CU 负责安排操作；算术逻辑单元 ALU 才对数做加法等运算。下面这个教学处理器用 ACC 保存结果，真实处理器也可以有其他寄存器组织方式。

例如，输入 7 后执行 ADD [12]，意思是“把地址 12 里的数加上来”。若那里存着 5，计算前 IR 留着 ADD [12]，MAR 留着 12，MDR 接住 5，ACC 仍留着 7。等 ALU 算完，ACC 才变成 12。地址 12 与结果 12 碰巧同数，却承担不同职责。

运行之前：这段程序要做什么

我们要把输入值与内存地址 12 中的数相加。初始输入为 7，地址 12 中存着 5，因此预期得到 12。地址 0—4 存放下面五条指令。地址是位置编号，位置里保存的数才是内容。

01IN把输入值读入累加器 ACC。初始情况下，ACC 变成 7。
02ADD [12]读取内存[12]，让算术逻辑单元 ALU 把它与 ACC 相加，再把结果存回 ACC。初始情况下，7 + 5 得到 12。
03STORE [13]把 ACC 复制到内存地址 13，保存计算结果。
04OUT把 ACC 送到输出设备，输出设备保留这个结果。
05HALT停止读取后续指令。

每条指令都按“取指 → 译码 → 执行”展开。模型停在初始状态，直到你主动点“播放本步”。传送完成后，先检查数值，可以重播或退回，再决定是否继续。熟悉后可以开启连续播放；每次传送后会留出阅读时间，模型离开视野时停止推进。

输入值内存[12]传输时长

自动播放，步间停留1 / 41

指令 1/5: IN取指准备观察这一步

选定下一条指令

PC 保存下一条指令的地址。先沿琥珀色数据通路把这些位送入 MAR，随后 MAR 才通过蓝色地址总线向内存送出地址。

数据通路 PC → MAR0

正在加载计算机模型…

拖动旋转 · 滚轮缩放 · 点击部件
功能剖面 · 信号已放慢以便观察

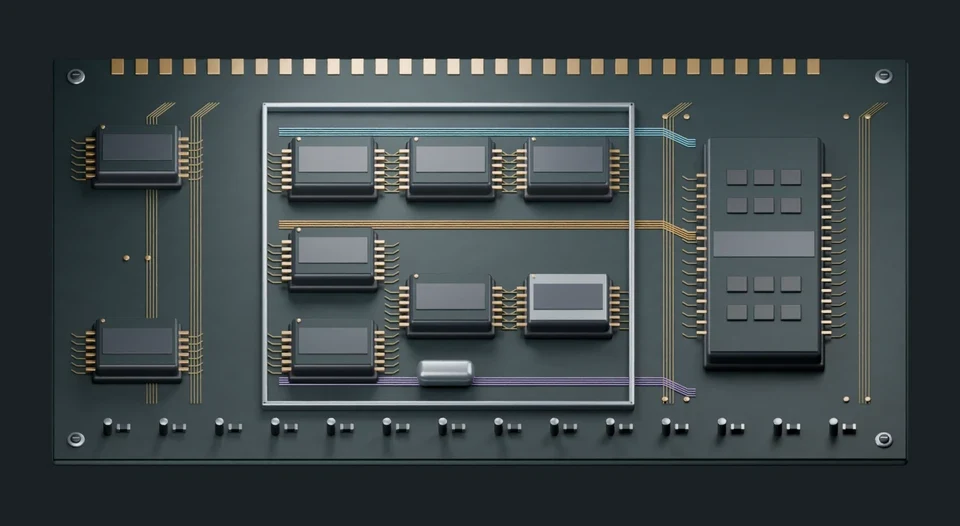

板上各部件：IN 输入 · OUT 输出 · RAM 内存 · PC 程序计数器 · MAR 地址寄存器 · MDR 数据寄存器 · IR 指令寄存器 · CU 控制单元 · ACC 累加器 · ALU 算术逻辑单元。

蓝色选定内存地址；琥珀色传送数据位，也包括寄存器之间复制的地址；紫色传送 READ 等控制信号。一个光点代表一次传送，演示中的传输时间已大幅放慢。

查看内存和数字的表示方式

地址和数值使用十进制。0x 表示十六进制字，每一位对应四个二进制位。同一块内存的 0 至 4 号位置保存指令，12 号保存第二个数，13 号保存答案。其余位置初始为零，程序没有使用它们。

地址	字	含义
0	0x100	IN
1	0x20C	ADD [12]
2	0x30D	STORE [13]
3	0x400	OUT
4	0x500	HALT
12	0x005	5
13	0x000	0

选择部件：为什么需要它？

PC · 程序计数器

记住下一条指令的地址，否则 CPU 就不知道从哪里继续。这个按字寻址的机器中，每条指令占一个字，所以顺序执行时 PC 加 1。

这个三维模型把功能部件展开，留出空间以便跟踪信号，并非某一款商业芯片的晶体管版图。本机使用一个累加器、12 位数据字、4 位地址空间，以及明确的输入/输出指令。现代 CPU 的具体组织方式可以很不一样。

内存里存的是二进制位，ADD 又是从哪里来的？

一个二进制位只有 0 和 1 两种取值。固定数量的位组成一个字，这里一个字有 12 位。我们用前四位作为操作码 opcode，说明要做什么；后八位作为操作数字段。对 ADD 和 STORE，操作数字段的低四位指定 16 个内存位置中的一个，其余四位为零。

便于阅读的指令	操作码 \| 操作数字段	含义
`IN`	`0001 \| 00000000`	输入 → ACC
`ADD [12]`	`0010 \| 00001100`	ACC + 内存[12] → ACC
`STORE [13]`	`0011 \| 00001101`	ACC → 内存[13]
`OUT`	`0100 \| 00000000`	ACC → 输出
`HALT`	`0101 \| 00000000`	停止取指

从右往左，二进制各位置表示 1、2、4、8、16……，每向左一位就乘 2。因此 00001100 中只有表示 8 和 4 的两位是 1，数值就是 $8+4=12$ 。十六进制用一个符号表示 0 至 15，10 至 15 分别写 A、B、C、D、E、F，所以 12 写作 C。前缀 0x 表示十六进制：0x00C、二进制 000000001100 和十进制 12 表示同一个数。例如 0010 选择 ADD，00001100 表示 12。因此 0010 00001100 的含义是“加上地址 12 中保存的值”。IR 保存这些位，控制单元对它们译码。ADD 是这个编码便于人阅读的名字，并不是硬件在理解英语单词。

为什么保存指令和数据的寄存器要分开？

执行 ADD [12] 时，MDR 需要从内存接收数字 5。如果指令只保存在 MDR，读取 5 就会把指令覆盖。所以取指时先把指令复制进 IR，接下来读取数据也不会丢掉正在执行的操作。

时钟协调各个存储值何时变化。一条程序指令不一定等于一个时钟周期：取指、译码与执行可以需要多个周期。动画放慢了传送，以便检查；它播放了多少秒，并不是实际 CPU 速度。

下一条指令一定要等前一条全部完成吗？

现在我们已经能跟随一条指令。设想把它的工作分给五个阶段：第一条指令离开取指阶段后，这个阶段就可以取下一条；同时，第一条在另一个阶段被译码。这种重叠执行的安排叫流水线。它是一种实现方式，不是冯诺伊曼结构必然要求的设计。

IF · 取指

从内存读取指令。

ID · 译码 / 读寄存器

辨认操作并读出输入。

EX · 执行

做运算，或计算地址。

MEM · 访问内存

按指令要求读写数据。

WB · 写回

把结果保存到目标寄存器。

接下来的演示改用一台五阶段流水线机器，用 R1、R2……多个寄存器代替单一累加器。Ri 表示寄存器组中的第 i 个位置。每行是一条指令，每列是一个时钟周期。阶段之间的金色寄存器组就是流水线寄存器，用来在时钟边沿之间保存中间值、目标寄存器编号和控制位。

指令 2周期 0 / 8

0 / 8 个周期

IF—

ID—

EX—

MEM—

WB—

指令 / 周期 →	1	2	3	4	5	6	7	8
I1: R1 ← R2 + R3	IF	ID	EX	MEM	WB
I2: R4 ← R6 + R5		IF	ID	EX	MEM	WB
I3: R7 ← R8 + R9			IF	ID	EX	MEM	WB
I4: R10 ← R11 + R12				IF	ID	EX	MEM	WB

不同指令可以同时使用不同阶段

第 3 个周期中，I1 正在执行、I2 正在译码、I3 正在取指。阶段之间的流水线寄存器保存各条指令的中间信息，使下一周期可以分别向前推进，不把它们混在一起。

先假设每个阶段都用一个周期，各指令相互独立，而且没有等待。四条指令分开执行要 $4 imes 5 = 20$ 个周期。重叠后，第一条用 5 个周期，后面 3 条每周期完成一条，总共 8 个周期。对 k 条指令：

\begin{gathered}T_{\mathrm{separate}}=5k\\T_{\mathrm{pipeline}}=5+(k-1)=k+4\end{gathered}

第一条指令仍然需要五个周期。改善的是吞吐量，也就是一段时间内完成多少条指令。切换数据依赖的例子，就会看到真实流水线为什么不总能每周期完成一条。需要的结果尚未就绪时就必须等待，除非有结果前递等机制，可以更早安全地提供它。

取指和读数据能同时使用同一块内存吗？

如果内存只有一个访问端口，就不能。MEM 阶段的读取或存储可能与 IF 取指发生资源冲突，需要等待或使用不同的存储组织。表中的指令只对寄存器做加法，它们在 MEM 阶段只是传递已有值，不访问内存，所以这个例子没有假设单端口内存可以同时完成两次访问。

检查：蓝色地址信号携带的是答案吗？

不是。它指出一个位置；数据信号携带内容，控制信号说明读还是写。要存储一个答案，这三种作用都需要。
